Detailní popis produktu

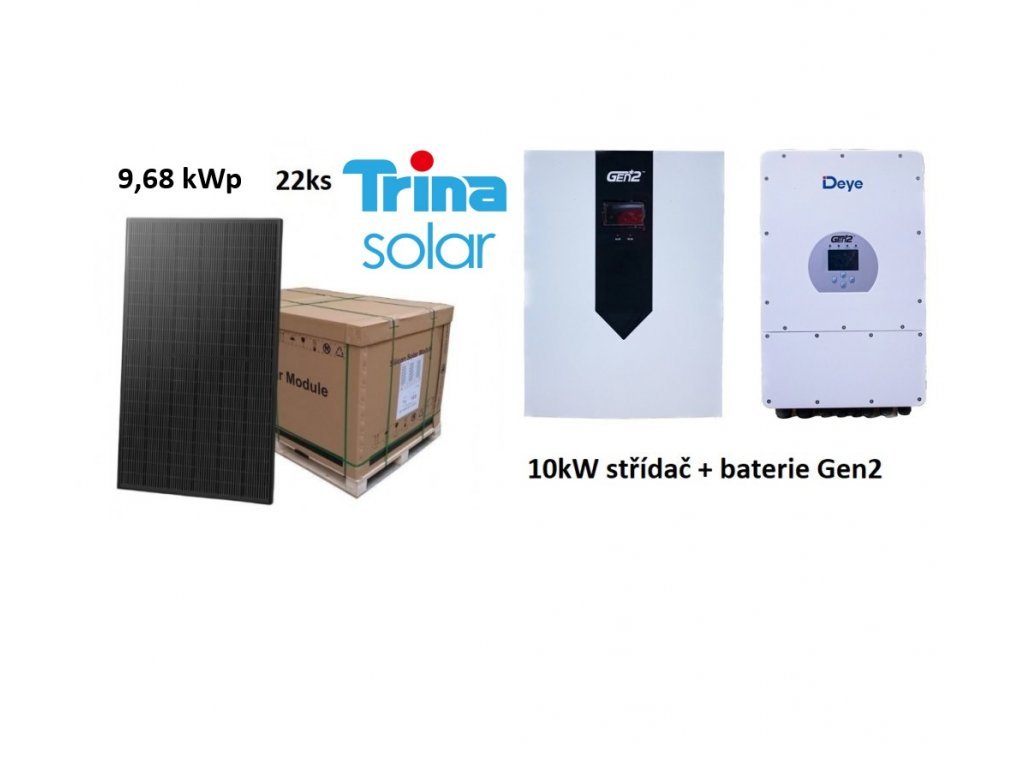

Hybridní střídač Deye 10kW

UN 5/6/8/10/12K-SG je zcela nový třífázový hybridní invertor s nízkým napětím baterie 48V, který zajišťuje bezpečný a spolehlivý systém. Díky kompaktnímu designu a vysoké hustotě výkonu tato řada podporuje poměr DC/AC 1,3, čímž šetří investice do zařízení. Podporuje třífázový nesymetrický výstup, čímž rozšiřuje aplikační scénáře. Vybaveno CAN portem (x2) BMS a paralelním, x1 portem RS485 pro BMS, x1 portem RS232 pro dálkové ovládání, x1 portem DRM, díky čemuž je systém chytrý a flexibilní.

• Inteligentní monitorovací platforma
  • Díky chytré monitorovací platformě podporují invertorové produkty plné řady Deye vzdálené vypnutí okamžitě, když dojde k nehodě. Vzdálené nastavení parametrů a aktualizace FW, což usnadňuje provoz FVE.

• 48V nízkonapěťová baterie, konstrukce izolace transformátoru
• 6 časových úseků pro nabíjení/vybíjení baterie
• Max. nabíjecí/vybíjecí proud 240A
• Max.10ks paralelního zapojení
• Podpora ukládání energie z dieselového generátoru
• Podporuje třífázový nesymetrický výstup
• Unikátní aplikace Smart Load a funkce Grid peak shaving

GEN2 Baterie 10 kWh 200Ah

Parametry:

Šířka: 580 mm

Výška: 750 mm

Hmotnost: 101 kg

Hloubka: 245 mm

Jmenovité napětí: 48 V

Provozní teplota: od – 10 °C do 50 °C

Záruky: 12 let

Rozsah vlhkosti okolního vzduchu: od 15 % do 85 % (bez kondenzace)

Teplota při přepravě a skladování: od – 20 °C do 45 °C

Komunikační porty: CAN/RS-485/RS-232

Systém řízení stavu nabití: GEN2 SOC Firmware v5

Parametry monitorování: systémové napětí, proud, napětí článků, teplota článků, teplota modulu

Vlastní spotřeba: < 2 W při provozu, < 0,2 W v režimu spánku

Vnitřní odpor: < 40 m?

Proud při vybíjení/donabíjení: 50 A (doporučeno), 100 A (max)

Napětí při donabíjení: 52,5 – 54,7 V

Napětí při vybíjení: 37,5 – 54,7 V

Životnost v cyklech: 7000 cyklů při 25 °C

Minimální konstrukční životnost: 20 let (při 25 °C)

Počet článků: 15

Kapacita baterií: 200 Ah (10 kWh)

Typ baterií: LiFePO4 (LFP)

22ks Trina TSM-NEG9R.28 440 černý rám

Trina Vertex S+ N-type, TOPCon, 440Wp, černý rám, dvojité sklo
Záruka - 25 let na výrobek a 30 let na lineární výkon.
N-type: vyšší účinnost, lepší výkon při vysokých teplotách a menší náchylnost k degradaci způsobené světlem ve srovnání s tradičními P-type články
TOPCon: (Tunnel Oxide Passivated Contact) je technologie solárních článků, která využívá tunelování oxidové vrstvy k vytvoření pasivního kontaktu, což umožňuje snížit recombinační ztráty a zvýšit účinnost solárních článků.

Jedná se o "speciální obal" pro solární články, který pomáhá snižovat ztráty energie a zvyšovat účinnost solárního panelu. Jde o jakýsi ochranný štít, který umožňuje solárním článkům pracovat lépe a efektivněji.

Dvojité sklo: Vyšší odolnost - vůči vnějším vlivům, jako jsou povětrnostní podmínky a mechanické zatížení, což prodloužuje životnost panelů. Nižší degradace - solárních článků způsobené vnějšími faktory, což znamená, že panely udržují svou účinnost lépe a déle. Lepší tepelná stabilita - lepší výkon v různých teplotních podmínkách.

Elektrotechnické parametry
Výkon: 440 W
Napětí naprázdno (Voc): 52,20 V
Zkratový proud (Isc): 10,67 A
Jmenovité napětí (Vmp): 44,00 V
Jmenovitý proud (Imp): 10,01 A
Maximální účinnost: 22,00 %

Technické údaje
Rozměry: 1762 mm x 1134 mm x 30 mm
Hmotnost: 21,00 kg
Maximální systémové napětí: 1000/1500VDC (IEC)
Počet článků: 144
Třída krytí: IP68
Konektory: MC4
Klasifikace použití: třída A
Kód NZÚ: SVT34376
