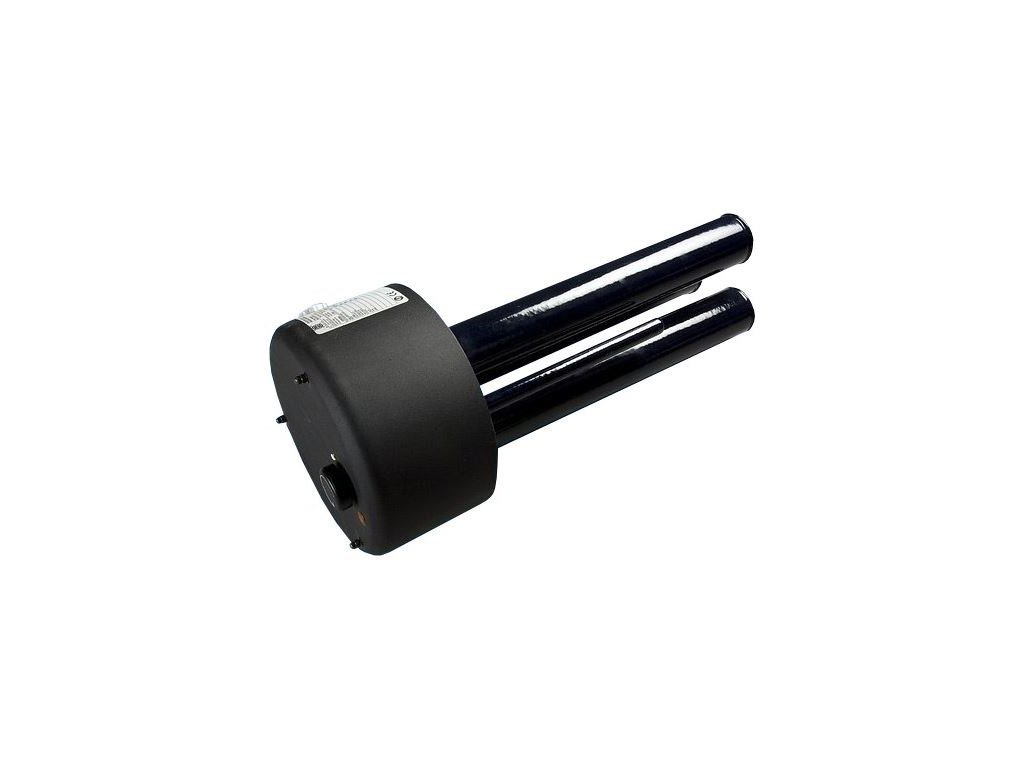

DRAŽICE TPK 168-8/2,2 topná příruba 2,2kW
Kód: TT12
.png?664dbaa0)
Detailní popis produktu
Vhodné pro fotovoltaické aplikace
Přírubová jednotka s keramickým topným tělesem, vlastním provozním a bezpečnostním termostatem vhodná jako ohřev pro zásobníky teplé vody.
Jednotka je určena k montáži do přírubového otvoru ohřívačů typů OKCE 160–500 S, OKC 160–500 NTR(NTRR)/BP dle rozměru příruby na ohřívači. Je vybavena keramickými topnými tělesy, provozním a bezpečnostním termostatem s rozsahem regulace teploty TUV 5–74 °C.
Topné příruby TPK 210/12 lze použít i do akumulačních nádrží s přírubou, tedy NAD v1, NAD v3-v5 a NADO v1-v3. Při použití redukční příruby 225/210 je možné použití i pro typy OKC 750–1000 NTR(NTRR)/BP a OKCE 750–1000 S.
Součástí topné příruby je i gumové těsnění!!
TOPNÉ PŘÍRUBOVÉ JEDNOTKY S KERAMICKÝM TĚLESEM ŘADY TPK
|
Typ |
|
TPK 150-8/2,2 |
TPK |
TPK |
TPK 168-8/2,2 |
TPK |
TPK |
TPK |
TPK |
TPK |
TPK |
TPK |
|
Objednací číslo |
|
2110409 |
2110427 |
2110055 |
2110055 |
2110428 |
2110434 |
2110053 |
2110429 |
2110410 |
2110430 |
2110414 |
|
Příkon |
[kW] |
2,2 |
3,3 |
3,3 |
2,2 |
3,3 |
3,3 |
2,2 |
3,3 |
6,6 |
9 |
12 |
|
Hmotnost |
[kg] |
4,2 |
5 |
4,5 |
4,2 |
5,5 |
5 |
6,6 |
12 |
13 |
13,6 |
14 |
|
Zástavbová délka |
[mm] |
400 |
340 |
400 |
400 |
340 |
400 |
440 |
440 |
440 |
550 |
550 |
|
Elektrické připojení |
|
1/N/PE ~ 230V/50 Hz |
3/N/PE ~ 3x 230V/ 50 Hz, Y |
3/N/PE ~ 3x 230V/ 50 Hz, Y |
1/N/PE ~ 230V/50 Hz |
3/N/PE ~ 3x 230V/ 50 Hz, Y |
3/N/PE ~ 3x 230V/ 50 Hz, Y |
1/N/PE ~ 230V/50 Hz |
3/N/PE ~ 3x 230V/ 50 Hz, Y |
3/N/PE ~ 3 × 230V/50 Hz, Y |
3/N/PE ~ |
3/N/PE ~ |
|
Doporučená hodnota jističe |
[A] |
16 |
3 × 10 |
3 × 10 |
16 |
3 × 10 |
3 × 10 |
16 |
3 × 10 |
3 × 16 |
3 × 20 |
3 × 25 |
|
Elektrické krytí |
|
IP42 |
IP42 |
IP42 |
IP42 |
IP42 |
IP42 |
IP42 |
IP42 |
IP42 |
IP42 |
IP42 |
|
Rozsah nastavení teploty |
[°C] |
5–74 |
5–74 |
5–74 |
5–74 |
5–74 |
5–74 |
5–74 |
5–74 |
5–74 |
5–74 |
5–74 |
* – dle způsobu zapojení
Zástavbové délky jsou v toleranci ± 10 mm.
MOŽNOSTI MONTÁŽE TOPNÝCH PŘÍRUBOVÝCH JEDNOTEK ŘADY TPK
|
Typ |
TPK150-8/2,2kW |
TPK150-8/3,3kW |
TPK168-8/2,2kW |
TPK168-8/3,3kW |
TPK210-12/2,2kW |
TPK210-12/3,3kW |
TPK210-12/6,6kW |
TPK210-12/9kW |
TPK210-12/12kW |
|
NAD 500 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NAD 750 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NAD 1000 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NAD 500 v3 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NAD 750 v3 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NAD 1000 v3 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NAD 500 v4 |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
NAD 750 v4 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NAD 1000 v4 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 500/140 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 750/140 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 1000/140 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 500/200 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 750/200 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 1000/200 v1 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 500/140 v2 |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
NADO 750/140 v2 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 1000/140 v2 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 300/20 v11 |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
NADO 400/20 v11 |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
NADO 750/25 v11 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
NADO 1000/25 v11 |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
^ lze montovat
– nelze montovat
MOŽNOSTI MONTÁŽE TOPNÝCH PŘÍRUBOVÝCH JEDNOTEK ŘADY TPK
|
Typ |
TPK150-8/2,2kW |
TPK150-8/3,3kW |
TPK150-8/3,3kW - 1 topná jímka |
TPK168-8/2,2kW |
TPK168-8/3,3kW |
TPK168-8/3,3kW - 1 topná jímka |
TPK210-12/2,2kW |
TPK210-12/3,3kW |
TPK210-12/6,6kW |
TPK210-12/9kW |
PK210-12/12kW |
|
OKCE 160 S |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
OKCE 200 S |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
OKCE 250 S |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
OKCE 300 S |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
OKCE 500 S |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
^ |
^ |
|
OKCE 750 S |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKCE 1000 S |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKC 160 NTR/BP |
– |
– |
– |
^ |
0 |
^ |
– |
– |
– |
– |
– |
|
OKC 200 NTR/BP |
– |
– |
– |
^ |
0 |
^ |
– |
– |
– |
– |
– |
|
OKC 300 NTR/BP |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
OKC 500 NTR/BP |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
OKC 750 NTR/BP |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKC 1000 NTR/BP |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKC 200 NTRR/BP |
– |
– |
– |
^ |
0 |
^ |
– |
– |
– |
– |
– |
|
OKC 300 NTRR/BP |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
OKC 500 NTRR/BP |
– |
– |
– |
– |
– |
– |
^ |
^ |
^ |
– |
– |
|
OKC 750 NTRR/BP |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKC 1000 NTRR/BP |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKC 200 NTR/HP |
– |
– |
– |
0 | 0 | 0 |
– |
– |
– |
– |
– |
|
OKC 250 NTR/HP |
– |
– |
– |
0 | 0 | 0 |
– |
– |
– |
– |
– |
|
OKC 300 NTR/HP |
^ |
0 |
^ |
– |
– |
– |
– |
– |
– |
– |
– |
|
OKC 500 NTR/HP |
^ |
0 |
^ |
– |
– |
– |
– |
– |
– |
– |
– |
|
OKC 750 NTR/HP |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKC 1000 NTR/HP |
– |
– |
– |
– |
– |
– |
¦ |
¦ |
¦ |
¦ |
¦ |
|
OKC 300 NTR/HR100 |
^ |
^ |
^ |
– |
– |
– |
– |
– |
– |
– |
– |
|
OKC 400 NTRR/HP/SOL |
^ |
^ |
^ |
– |
– |
– |
– |
– |
– |
– |
– |
|
OKC 500 NTRR/HP/SOL |
^ |
^ |
^ |
– |
– |
– |
– |
– |
– |
– |
– |
^ lze montovat, ¦ lze montovat jen s redukční přírubou 225/210, 0 do nádrží vyrobených po 03/2023 lze namontovat pouze TPK vyrobená po 03/2023, – nelze montovat
Doplňkové parametry
| Kategorie: | Topné tělesa |
|---|---|
| Hmotnost: | 5 kg |
