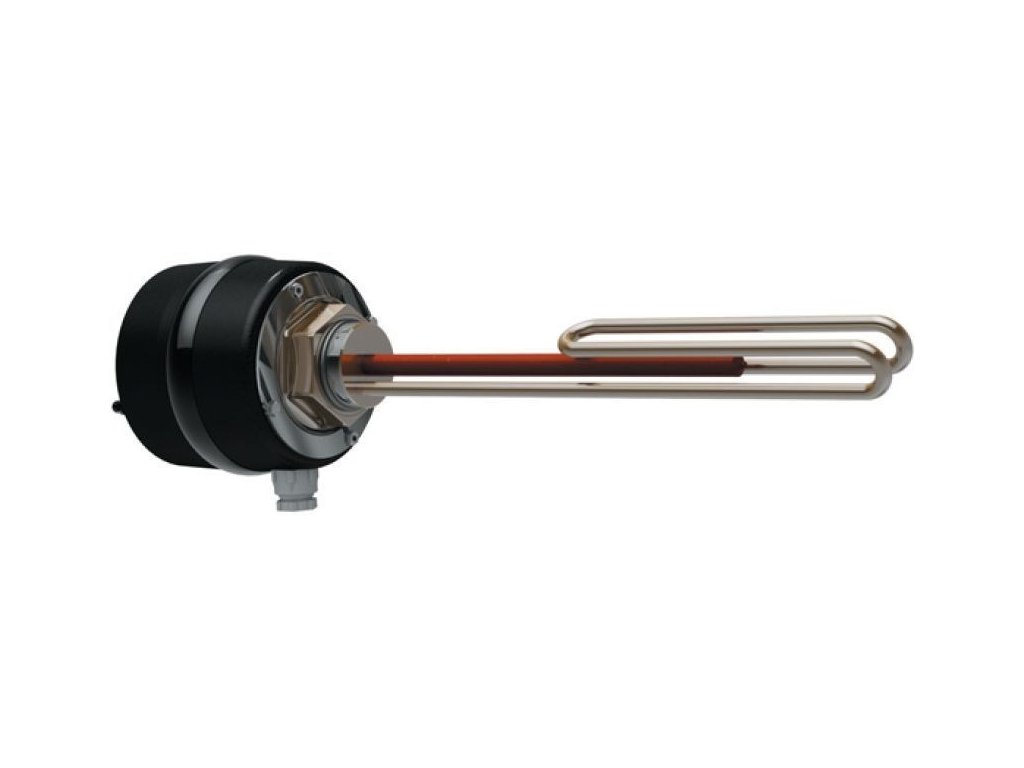

DRAŽICE TJ 6/4"-7,5 elektr. topná jednotka 7,5kW
Kód: TT05
.png?664dbaa0)
Detailní popis produktu
Elektrická šroubovací topná jednotka řady TJ je samostatné elektrické topné zařízení na vodu vybavené topným tělesem+ prodloužená chladící část, provozním a bezpečnostním termostatem. Připojuje se na hrdlo se závitem G 6/4''.
Výkon topného tělesa 7,5 kW, zapojení 400 V. Termostat s vnějším ovládáním umožňuje plynulé nastavení teploty 0–80 °C
Využití
- Pomocný ohřev ohřívačů řady NTR/NTRR hlavně při zapojení v solárním systému.
- Jednotka se dá využít na ohřev vody v jiných zařízeních při dodržení zásad v návodu na použití.
| TJ G 6/4''-7,5kW | ||||
|---|---|---|---|---|
| Výkon [kW] | 7,5 | |||
| Zapojení | 3 PE-N AC 400 V/50 Hz | |||
| Doba ohřevu z 10 °C na 60 °C (cca 150 l) [hod] | 1,3 | |||
| Doba ohřevu z 35 °C na 60 °C (cca 150 l) [hod] | 0,6 | |||
| Elektrické krytí | IP 45 | |||
| Rozsah nastavení [°C] | 0–75 | |||
| Délka tělesa s prodlouženou chladnou částí [mm] L1 | 685 | |||
| Délka tělesa [mm] L | 575 |
Nový design
Starý design
ŠROUBOVACÍ ELEKTRICKÉ TOPNÉ JEDNOTKY ŘADY TJ
|
Typ |
|
TJ6/4"-2 |
TJ6/4"-2,5 |
TJ6/4"S-2,5 |
TJ6/4"-3,3 |
TJ6/4"-3,75 |
TJ6/4"E-3,75 |
TJ6/4"-4,5 |
TJ6/4"E-4,5 |
TJ6/4"-6 |
TJ6/4"E-6 |
TJ6/4"-7,5 |
TJ6/4"-9 |
|
Objednací číslo |
|
–/ 2110353 |
–/ 2110354 |
–/ 2110361 |
2110355/ – |
–/ 2110356 |
2110365 |
–/ 2110357 |
2110366 |
–/ 2110358 |
2110367 |
2110362/ 2110359 |
2110363/ 2110360 |
|
Příkon |
[kW] |
2 |
2,5 |
2,5 |
3,3 |
3,75 |
3,75 |
4,5 |
4,5 |
6 |
6 |
7,5 |
9 |
|
Zástavbová délka L/L1 |
[mm] |
–/380 |
–/405 |
–/405 |
325/– |
–/450 |
450 |
–/500 |
500 |
–/520 |
520 |
575/ 685 |
605/ 690 |
|
Chladná část topné jednotky (± 10 mm) |
|
175 |
175 |
175 |
60 |
175 |
175 |
175 |
175 |
175 |
175 |
60/ 175 |
60/ 175 |
|
Hmotnost |
[kg] |
1,2 |
1,3 |
1,3 |
1,7 |
2 |
2 |
2 |
2 |
2 |
2 |
2/2,3 |
2/2,3 |
|
Elektrické připojení |
|
1/N/PE~ |
3/N/PE~ |
3/N/PE~ |
3/N/PE~ 400V/50 Hz,Y |
3/N/PE~ 400V/ 50Hz,Y |
3/N/PE~ 400V/50 Hz,Y |
3/N/PE~ 400V/ 50Hz,Y |
3/N/PE~ 400V/50Hz,? |
||||
|
Doporučená hodnota jističe |
[A] |
16 |
16 |
16 |
3×10 |
3×10 |
3×10 |
3×10 |
3×10 |
3×16 |
3×16 |
3×16 |
3×20 |
|
Elektrické krytí |
|
IP44 |
|||||||||||
|
Rozsah nastavení teploty |
[°C] |
5–74 |
|||||||||||
|
Doba ohřevu cca 150l10–60°C |
[h] |
4,5 |
4 |
4 |
2,7 |
2,3 |
2,3 |
2 |
2 |
1,5 |
1,5 |
1,3 |
1 |
U typů TJ 6/4”-2 a TJ6/4”-2,5 je nově flexibilní přívodní kabel do zásuvky.
Zástavbové délky jsou v toleranci ±10 mm.
Doplňkové parametry
| Kategorie: | Topné tělesa |
|---|---|
| Hmotnost: | 2.3 kg |
