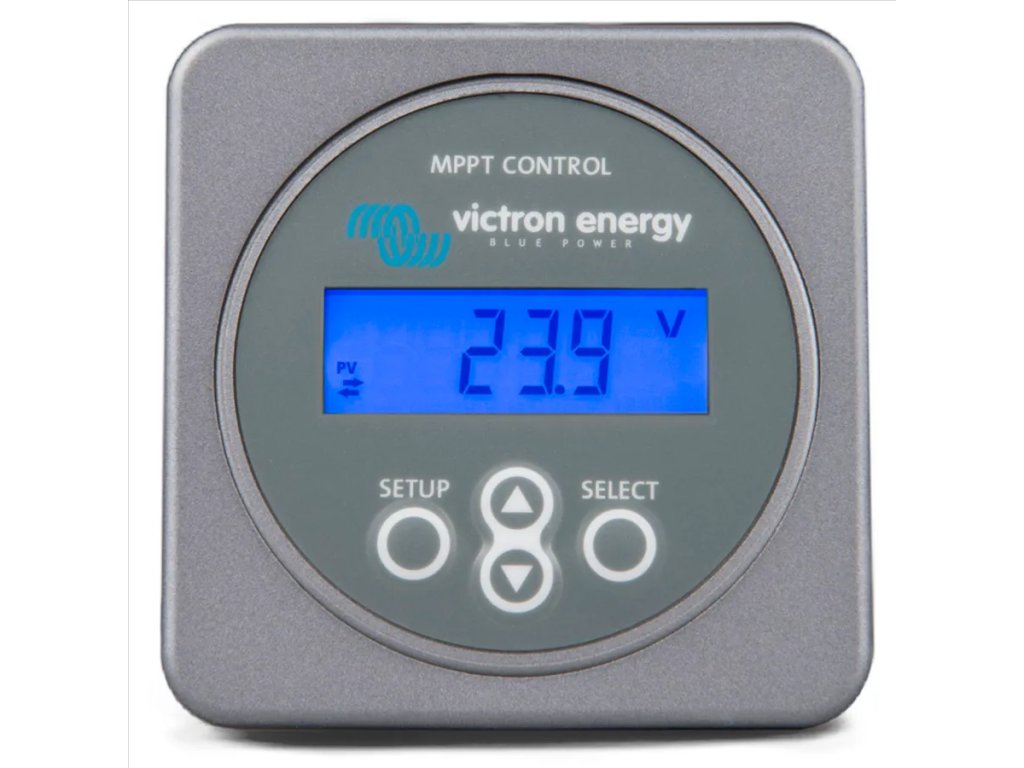

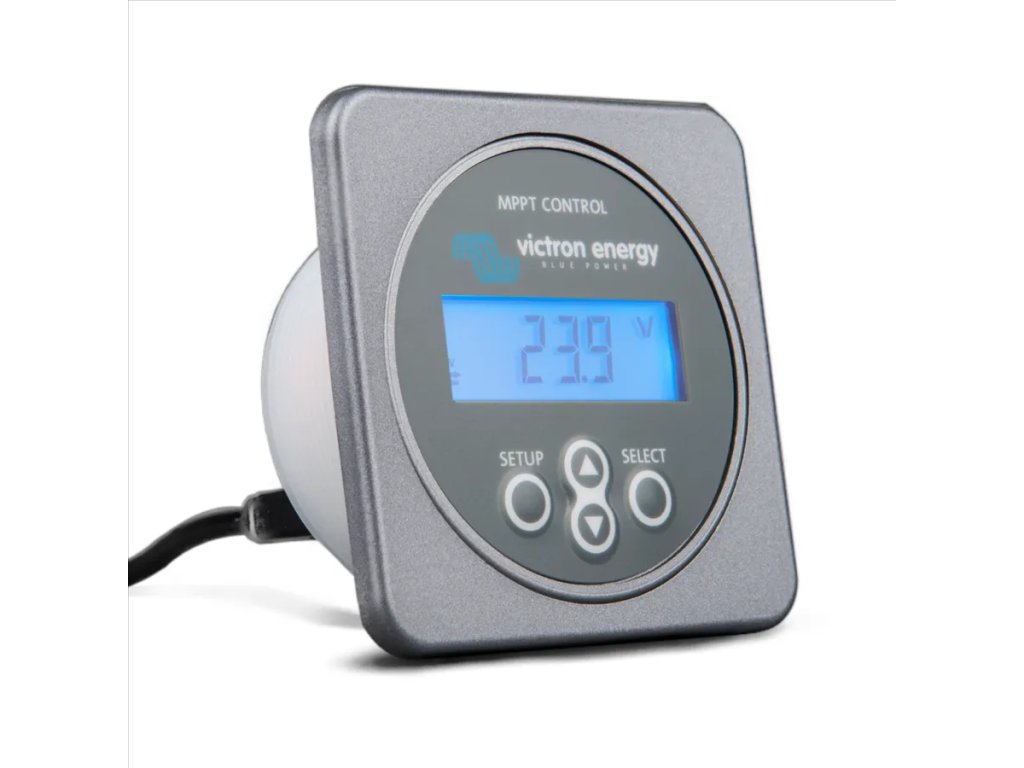

Displej MPPT regulátorů Victron Energy

Modře podsvětlený digitální displej k Victron BlueSolar MPPT regulátorům pro sledování aktuálních provozních hodnot, zobrazování historie a nastavování provozních parametrů regulátorů. Je určen pro všechny Victron BlueSolar  MPPT regulátory s VE.Direct protokolem se čtyřpinovým portem s výjimkou staršího modelu MPPT 70/15 (již se nevyrábí). Displej není určen pro velké Victron BlueSolar MPPT regulátory 150/70 a 150/85 (jiný komunikační protokol, displej součástí regulátoru).



Zobrazované aktuální hodnoty: výkon panelů (W), napětí panelů (V), solární zisky daného dne (kWh), chybové hlášení (je-li), fáze dobíjení baterie, proud do baterie (A), napětí baterie (V), stav DC výstupu z regulátoru pro napájení DC spotřebičů-zapnuto/vypnuto (je-li), proud odebíraný DC spotřebiči (A, je-li).



Zobrazovaná historická data den po dni za posledních 30 dnů: solární zisky (kWh), maximální dosažený výkon na panelech (W), maximální dosažené napětí na panelech (V), maximální dosažený proud do baterie (A), maximální dosažené napětí na baterii (V), minimální dosažené napětí na baterii (V), doba trvání rychlé fáze dobíjení v hodinách (BULK), doba trvání absorpční fáze dobíjení v hodinách (ABSORPTION), doba trvání udržovací  fáze dobíjení v hodinách (FLOAT) a poslední čtyři chybová hlášení.



Zobrazovaná historická data od počátku fungování nebo resetu: celkové solární zisky od začátku měření (kWh), maximální dosavadní naměřené napětí z panelů (V), maximální dosavadní naměřené napětí na baterii (V), minimální dosavadní naměřené napětí na baterii (V, u firmwarové verze regulátoru 1.17 a vyšší), poslední čtyři chybová hlášení.



Pomocí displeje lze regulátor parametrově nastavovat: povolení/nepovolení parametrového nastavování regulátoru (ochrana proti náhodnému nebo nepovolenému přenastavení regulátoru), pracovní napětí baterie (pokud není určeno automaticky), typ baterie, maximální povolený nabíjecí proud (A), maximální kontinuální doba trvání rychlé báze nabíjení (BULK), maximální kontinuální doba trvání absorpční fáze nabíjení (ABSORPTION), napětí na baterii pro přechod do absorpční fáze dobíjení (ABSORPTION), napětí na baterii pro přechod do udržovací fáze dobíjení (FLOAT), pracovní režim DC výstupu (je-li), vymazání historických údajů, uvedení do továrního nastavení, nastavení intenzity podsvětlení MPPT displeje, aktivace  trvalého zapnutí podsvětlení MPPT displeje, rychlost změny zobrazovaných údajů na MPPT displeji. Dále je zobrazována firmwarová verze a výrobní číslo regulátoru i samotného MPPT displeje.



Starší již zakoupené MPPT regulátory nemusí nabízet plný rozsah funkcí uvedených výše (zejména s firmwarovou verzí 1.15 a méně). Řešením může být aktualizace stávajícího firmwaru. Pro více informací kontaktujte společnost Neosolar. Plný rozsah funkcí je při minimální firmwarové verzi MPPT regulátoru 1,17, kterou disponují všechny nově zakoupené MPPT regulátory.



Displej je napájen primárně VE.Direct kabelem napojeným na solární MPPT regulátor. Druhou možností je napojit displej přímo na baterii kabelem 2 x 1,5 mm2 a pojistkou o celkové délce 1,5 m (součástí dodávky displeje). Tento kabel se použije zejména za situace, kdy je na MPPT regulátoru nastaven režim nočního uspávání, kdy není aktivní a nenapájí ani displej.



Displej je určen pro zapuštění do zdi nebo jiného povrchu (např. elektrokrabice, palubní desky). Pokud je instalační přístup ze zadní strany displeje, nemusí se instalovat čelní čtvercový kryt displeje. Displej je zezadu přikotven šroubovací objímkou. Pokud není instalační přístup zezadu, čtvercový čelní kryt fixuje displej na stěně.
